Как сделать сетевой шуруповёрт из аккумуляторного

Основным преимуществом аккумуляторных шуруповёртов, как и других видов электроинструментов, является портативность и независимость от кабеля. Это позволяет использовать прибор на большом удалении от ближайшей зарядки. А при наличии сменных аккумуляторов с достаточной ёмкостью и мощностью, удаётся выполнять внушительный объём работы без перерывов на подзарядку.

Но по тем или иным причинам может возникнуть необходимость в том, чтобы переделать аккумуляторный шуруповёрт в сетевой.

Сделать сетевой шуруповёрт из аккумуляторного

Кому и зачем это может потребоваться, выяснять не будем. Лучше расскажешь о том, как выполнить поставленную задачу.

Виды источников питания

Для работы шуруповёрту не требуется всё напряжение, которое выдаёт бытовая розетка. То есть полные 220 В ни один инструмент не использует.

При работе используется преобразователь. Именно он выдаёт нужное напряжение, от которого и функционирует шуруповёрт.

Все источники питания делятся на 2 категории.

  • Импульсные. Принцип работы основан на том, что происходит выпрямление напряжения, а затем оно преобразуется в импульсный сигнал. В таком случае большую роль играет стабильность напряжения. Для достижения нужных параметров в схеме применяют резисторы или трансформаторную обмотку. Импульсные источники обладают высокой эффективностью и могут применяться в различных рабочих условиях. Хорошо защищены от коротких замыканий и других проблем. Схема и устройство более сложные, если сравнивать с конкурентами. Импульсные источники питания предъявляют повышенные требования к выходному напряжению. Если оно окажется ниже нужного, то прибор работать не будет. Ещё один недостаток — это сложный ремонт.Импульсный блок питания 24 В 300 Вт
  • Трансформаторные. Такие блоки питания более востребованы. Их больше на рынке. Надёжные и эффективные. Узел включает в себя выпрямитель и понижающий трансформатор. Используемый выпрямитель зависит от числа диодов. Системы считаются более простыми, бюджетными при производстве и при этом надёжными. Именно их чаще всего и используют. Дают стабильные параметры напряжения с высокой выходной мощностью и без помех. Но есть и минусы. Основной из них — это массивность конструкции. Также тут меньше КПД в сравнении с импульсными аналогами. Поэтому блок питания должен иметь больше мощность, чем требуется шуруповёрту. Часть мощности будет затрачиваться на вторичные, побочные процессы.Трансформаторный блок питания

Что требуется для работы

Выбор компонентов для модернизации напрямую зависит от того, какой у вас исходный инструмент, используемый источник питания, а также его характерные особенности.

Но если рассматривать общую ситуацию, тогда этот набор обычно состоит из

  • отвёрток;
  • пассатижей;
  • острого ножа;
  • изолирующих материалов;
  • кабеля для питания;
  • паяльника и расходников для него;Расходные материалы для пайки
  • корпуса под будущий блок питания.

Корпус подбирается индивидуально. Также учитывайте конструкцию своего аккумуляторного шуруповёрта, как он разбирается и собирается. Возможно потребуется дрель со сверлом, чтобы выполнить отверстия.

Способы переделки своими руками

Переделать шуруповёрт под функционирование от сети можно своими руками. Только заранее убедитесь в том, что в этом есть необходимость, а вы обладаете необходимыми навыками и знаниями.

Всё начинается с изучения характеристик, которыми обладает ваш электрический аккумуляторный шуруповёрт. Прежде чем его переделать под работу от 220В, взгляните на параметры мощности и напряжения, требуемые для функционирования. От этих значений и будете отталкиваться.

Выбирайте блоки питания небольших размеров и веса. Иначе работать с шуруповёртом станет откровенно неудобно.

Есть и такой вариант, когда блок питания монтируется непосредственно на корпус электроинструмента. Тут особенно важно выбирать адекватные размерные и весовые характеристики.

Вне зависимости от выбранного способа, переделка аккумуляторного шуруповёрта под питание от розетки на 220 Вольт везде будет выполняться по единому принципу:

  • разобрать корпус инструмента;
  • вставить блоки питания;
  • либо подключить провода, идущие на источник питания;
  • качественно припаять и изолировать;
  • собрать в обратной последовательности.

Если вы планируете использовать кабель, который выходит из шуруповёрта и подключается к блоку, тогда есть смысл сначала сделать в корпусе отверстие нужного диаметра и через него вывести проводку.

На просверливание потратите буквально 5 минут, но зато эстетически и практически такой вариант будет намного лучше.

Переделывание шуруповерта под работу от сети

Что же касается того, как сделать сетевой агрегат из аккумуляторного шуруповёрта и подключиться к обычной розетке на 220V, то тут есть достаточно много вариантов на выбор:

  • китайские БП;
  • покупные блоки;
  • зарядка от ноутбука;
  • компьютерный блок;
  • зарядное устройство автомобиля.

Китайские универсальные БП

Первый вариант того, как сделать аккумуляторный шуруповёрт от сети, заключается в использовании обычных китайских блоков питания. В переделке своими руками нет ничего сложного. Рекомендуется брать БП с выходным напряжением на уровне 24 В и силой тока 9 А.

Но учтите, инструменту для работы нужно напряжение с меньшими показателями. Поэтому параметры сначала придётся немного понизить.

Оптимальное решение — это заменить имеющийся резистор R10 на элемент настраиваемого типа. Именно за счёт настраиваемого резистора можно обеспечить электроинструменту необходимое питающее напряжение.

Блок питания 18 В для шуруповерта

Чтобы добиться желаемого результата, соблюдайте инструкцию:

  • извлеките исходный постоянный резистор;
  • установите на его место настраиваемый элемент с сопротивлением 2300 Ом;
  • напряжение при этом будет составлять 24 В;
  • настраивая резистор, напряжение на контактах будет меняться.

Теперь достаточно убедиться в том, что выходные параметры напряжения будут соответствовать рабочим характеристикам шуруповёрта. В зависимости от модели, это может быть 12, 14, 18 В и так далее. Также проверьте силу тока. Она должна быть на уровне 9 А и выше.

Покупные блоки питания

Ещё одна переделка аккумуляторного шуруповёрта в сетевой заключается в том, чтобы взять за основу любой другой готовый блок питания. Работу можно выполнить своими руками.

В отличие от рассмотренных китайских БП, в других блоках, помимо резистора, также может потребоваться припаять вспомогательные диоды.

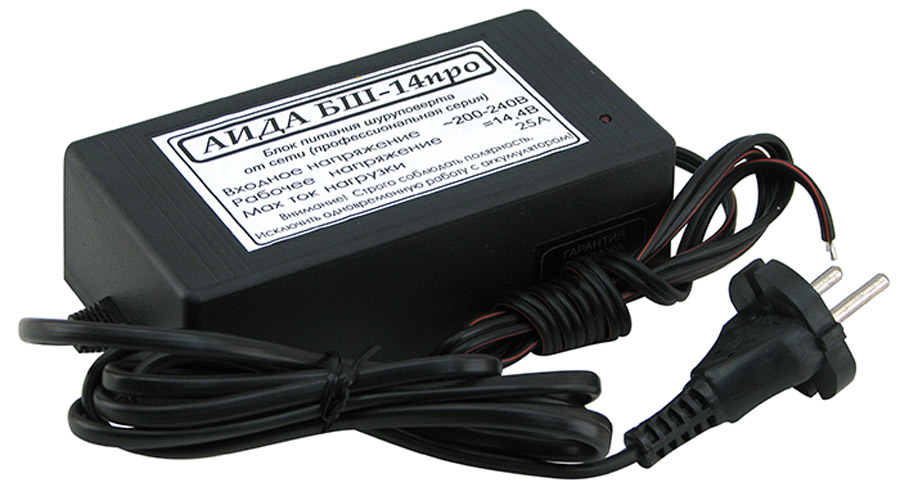

Аида БШ-14про блок питания

Тут главное, чтобы выходные характеристики соответствовали требованиям электроинструмента. Достигается это за счёт комбинации разных компонентов и их характеристик.

Вставив БП в корпус шуруповёрта, обеспечьте к нему достаточный приток свежего воздуха. Для этого достаточно выполнить в корпусе несколько отверстий. За счёт этого БП перегреваться не будет.

Зарядное устройство от ноутбука

Чаще всего подобные ЗУ работают с выходным напряжением 12-19 В. А этих параметров достаточно, чтобы шуруповёрт работал эффективно. Не забывайте при этом про выходной ток. Чем ближе окажется значение к заводским параметрам инструмента, тем лучше.

Зарядное устройство от ноутбука

Суть переделки довольно простая. Ваша задача заключается в том, чтобы припаять провода от ЗУ к плате электроинструмента. Для изоляции проводов используйте изоленту или термоклей. Подключённый провод выводится из корпуса и ЗУ подключается в розетку. Всё, теперь шуруповёрт работает от 220 В.

Компьютерные БП

Допустим, у вас есть старый ПК, от которого остался ненужный, но рабочий БП. Причём существует большое количество видов блоков. Но подавляющее большинство из них прекрасно подходит для наших целей.

Блок питания FSP qd400

Заранее определите значения проводов, идущих от блока питания, чтобы выполнить правильное подключение. Сделать это можно через сайт производителя, либо с помощью других источников данных. Обычно для подключения напряжения в 12 В используют 2 провода чёрного и жёлтого цвета.

Преимущество компьютерного БП заключается в том, что они долго служат, имеют хорошую защиту от перегрузки, весят немного. Хотя габариты достаточно внушительные. Решается проблема легко. Нужен лишь провод достаточно длины.

Если вы хотите использовать БП от компьютера для питания своего аккумуляторного шуруповёрта, переделанного в сетевой, то выполните следующие операции:

  • разберите блок;Блок питания Corsair cx750
  • снимите провод включения БП (обычно это зелёный провод), отсоединив его;
  • провод соедините с разъёмом чёрного цвета на шуруповёрте;
  • отсоедините все провода, оставив только жёлтый и чёрный;
  • припаяйте пару проводов к кабелю нужной длины;
  • второй конец кабеля напрямую соедините с инструментом;
  • изолируйте все контакты.

Также рекомендуется изменить схему плавного включения блока. Иначе БП может начать уходить в режим защиты от перегрузки из-за высокого тока при включении шуруповёрта.

В итоге обычный компьютерный блок питания может питать шуруповёрт на 14 В.

Автомобильное зарядное устройство

Смысл модернизации во многом напоминает работу с компьютерным блоком. Но тут есть свои особенности.

Зарядное устройство Maxinter Plus-8at

Главная из них — это способность аккумуляторных ЗУ регулировать параметры тока и напряжения. Это заметно упрощает работу, а также даёт возможность подключать любые аккумуляторные шуруповёрты, превращая их в сетевые.

Фактически от мастера потребуется сделать несколько действий:

  • взять провода для соединения инструмента и ЗУ;
  • зачистить края проводов от изоляции и вставить в клеммы шуруповёрта;
  • строго соблюдать полярность;
  • соединения укрепить и обеспечить надёжную изоляцию.

На выходе у вас получается аккумуляторный шуруповёрт, который теперь работает от обычной розетки на 220 В. При этом аккумуляторное зарядное устройство выступает как промежуточный элемент для преображения напряжения и тока до требуемых параметров.

Конечно, при таких переделках портативность и автономность шуруповёрта существенно страдает. Теперь инструмент зависит от длины подключённого к розетке кабеля.

Переделывать шуруповёрт из аккумуляторного в сетевой или нет, тут уже каждый решает для себя сам. А если и решились на такой эксперимент, то строго соблюдайте все правила и помните о технике безопасности.

Видите ли вы смысл делать из аккумуляторного шуруповёрта сетевой? В каких случаях это может пригодиться? Какой вариант считаете наиболее удачным? У кого есть опыт в таких модернизациях?
