Из чего сделать и как самостоятельно собрать зернодробилку

Ведение домашнего хозяйства зачастую связано с необходимостью заготавливать корм для животных и домашней птицы. Основу рациона составляет зерно, но цельное не подходит. Его требуется дробить.

Многие для таких задач приобретают промышленные зернодробилки, но их цена порой кусается. Это вынуждает искать альтернативные решения, и собирать своими руками.

самостоятельно собрать зернодробилку

На практике это не так сложно. В особенности, когда в распоряжении есть подходящая старая бытовая техника, набор инструментов и смекалка.

Конструктивные особенности

Заняться изготовлением зернодробилок своими руками вынуждает не только финансовая составляющая. Да, за заводские модели иногда просят по 10-20 тысяч рублей и более. Кто-то готов платить такие деньги. У других они есть, но смысла в переплате не видят, когда можно всё собрать самостоятельно.

Фактически зернодробилку можно представить как увеличенную в несколько раз кофемолку. Туда также загружаются зёрна, после чего устройство запускается и начинается процесс дробления на мелкие фракции.

Но всё же разница есть. И она заключается в следующих моментах:

  • Кофемолка превращает зёрна в порошок. Дробилка же создаёт фракции более крупного помола, причём их размер можно регулировать сменным ситом.
  • Устройства для дробления зерна способны перерабатывать по несколько десятков или сотен килограммов продукции за час. У кофемолки возможности ограничены.
  • Оборудование имеет возможность длительное время работать без остановок. Некоторые способны дробить по несколько часов. У других в рекомендациях прописано включать на 1 час максимум с последующим перерывом.

Конструктивно зернодробилки имеют определённые компоненты.

Конструктивные особенности
Устройство состоит из:

  • Защитного корпуса. Собирается из металла, пластика или композитных материалов.
  • Опоры. Устанавливается навсегда и в конкретном месте, либо может быть съёмной для переноски оборудования.
  • Кронштейна. Его регулировка осуществляется с помощью болта и гайки.
  • Второй основы. У неё предусмотрен специальный смягчитель. Выглядит как башмак из резины.
  • Пары двигателей и шкивов.
  • Уплотнителей. Необходимы, чтобы смягчать вибрацию в процессе работы оборудования.
  • Ножей. С их помощью измельчается зерно, а также иная продукция.
  • Воронки. Через неё засыпается сырьё в бункер для последующей переработки.
  • Замкового механизма.
  • Съёмных решёток. Нужны, чтобы регулировать размер фракций, пропускаемых в ёмкость для уже готового сырья.
  • Обрезиненного колеса.

Все эти комплектующие в домашних условиях можно установить на стиральную машину, которая уже не пригодна для выполнения своих прямых обязанностей.

Зернодробилки, собранные на основе машинки-автомат, имеют самые высокие показатели производительности, а также вместительности.

При подборе или изготовлении комплектующих необходимо отталкиваться от габаритных размеров основы, из которой делается дробилка зерна. Без балансировки самодельные агрегаты не смогут работать должным образом.

Изготовление комплектующих

Заняться сборкой самодельной зернодробилки своими руками при желании может каждый. Но если есть возможность, отказываться от идеи покупки готового заводского оборудования также не стоит.

Главное, чтобы зернодробилка, используемая для домашнего хозяйства, обладала нужной производительностью, а также высоким уровнем безопасности, иначе своими руками можно создать потенциальную угрозу для здоровья.

Стоит принять во внимание следующие рекомендации касательно изготовления комплектующих:

  • Ёмкость для перемалывания. Можно сделать из листов нержавеющей стали толщиной 0,5-0,8 мм.
  • Около основания монтируется рама из металла с вентилем.
  • Наружную часть корпуса делают из металлической трубы. Желательно цельнотянутой. Её диаметр должен составлять порядка 270 мм, а толщина стенок до 6 мм.

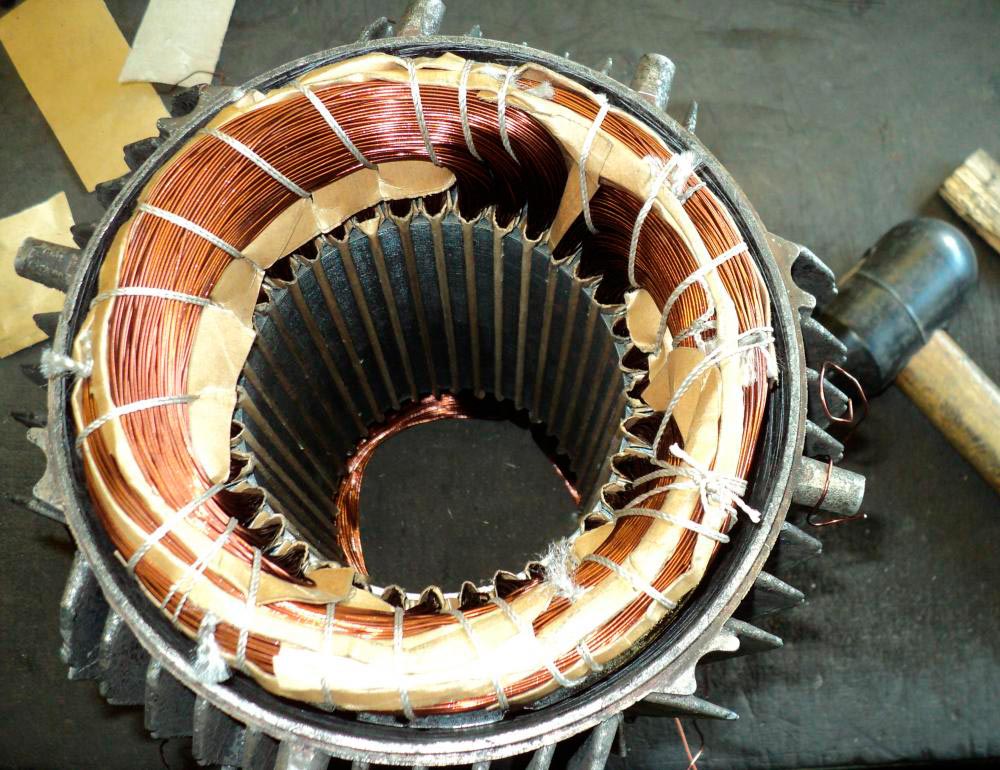

  • Внутри трубы располагается статор. Для него подойдёт труба немного меньшего диаметра, около 258 мм.Внутри трубы располагается статор
  • В обоих отрезках трубы следует выполнить отверстия, чтобы закрепить бункер для загрузки, вывод измельчённого сырья, а также решётки нужного диаметра ячеек и подвески для отгрузочного бункера.
  • Две трубы крепят так, чтобы они удерживались в пазах фланцев, которые монтируются по бокам, и соединяются друг с другом шпильками.
  • У одного из фланцев должна быть внутренняя резьба под шпильки. Второй сверлится в нескольких точках.
  • Два фланца также сверлятся насквозь, чтобы зафиксировать корпусы подшипников и закрепить на металлической раме болтами и гайками.

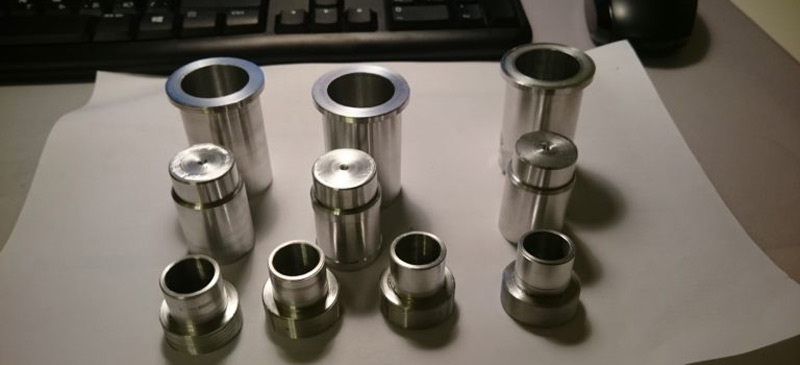

  • Ротор изготавливается из сборных толкателей на основе металла, а также комплектуется шайбами. Если нужно, толкатели можно перевернуть. После сборки следует проверить ротор на предмет балансировки. Если появляются биения, то нужно проверить балансировку. В противном случае срок службы оборудования заметно сократится.Ротор изготавливается из сборных толкателей
  • В состав вала привода входят шпонки призматического типа, а также шарикоподшипниковый комплект.
  • Несущую раму и стол рекомендуется собрать методом сварки, используя стальной уголок размером примерно 35х35х5 мм. Для вентилей подойдёт тонкая листовая сталь.

Собрав всё необходимое, а также подготовив материалы и заготовки, можно приступать к основному этапу работ.

Используемые схемы и чертежи

Теперь к вопросу о том, как самому сделать дробилку для зерна и что для этого потребуется.

Существуют различные схемы и чертежи, по которым может быть собрана достаточно эффективная зернодробилка своими руками.

Схема конструкции зернодробилки

Популярными решениями являются:

  • стиральная машина;
  • болгарка;
  • мясорубка;
  • пылесос и пр.

При этом мастера в этой области отмечают, что чертежи и схемы, по которым собирается зернодробилка из этих устройств своими руками, особо не отличаются. Зато есть разница в применяемых рубящих механизмах.

Схема дробилки

На примере стиральной машинки дробилка будет состоять из:

  • зернового бункера;
  • корпуса;
  • ротора;
  • вала;
  • выгружного бункера;
  • шкива;
  • клиновидного ремня;
  • электрического двигателя;
  • рамы и стола;
  • загружных и выгружных заслонок (вентилей).

Также стоит отдельно рассмотреть вопрос пошагового изготовления зернодробилок своими руками из стиральных машин, болгарок, мясорубок и пр.

Сборка своими руками

Сделанных своими руками зернодробилок из болгарки или старой стиральной машины довольно много. Это популярное решение, которое завоевало доверие и спрос среди владельцев домашнего хозяйства.

Конструкции получаются недорогими, зато эффективными и достаточно производительными. Чтобы покрыть потребности в содержании пары голов скота и нескольких десятков домашней птицы хватит с запасом.

Стиральная машина

Первой будет зернодробилка, собранная своими руками на основе старой стиральной машины и её электродвигателя.

На выходе может получиться отличная бытовая дробилка для разного вида зерна, собранная своими руками.

зернодробилка из стиральной машины

Для сборки потребуется выполнить такие операции:

  • Изготовить ножи, которые будут осуществлять дробление. Их следует обточить на специальном станке и довести точильными камнями, либо мелкозернистой наждачкой.
  • Ножи следует установить так, чтобы они друг с другом пересекались. Учтите одинаковые отступы в каждом направлении. Это обеспечит симметрию и оптимальный баланс. В итоге из ножей должна получиться четырёхконечная звезда.
  • Используя струбцины или тиски, зафиксируйте ножи, совместите их и выполните в точке пересечения сквозное отверстие. Диаметр подбирается так, чтобы обеспечить жёсткую фиксацию на валу, который передаёт через шкив кинетическую энергию от электродвигателя. Вал будет располагаться в зоне активатора, который встроен.
  • Закрепите вал, используя гаечный или разводной ключ. Здесь не обойтись без пресс шайб для надёжной фиксации вала.
  • На валу конструкции установите подготовленные ножи. Два резака следом друг за другом зафиксируйте на оси, и зажмите прижимными гайками. В итоге каждый нож займёт свою горизонтальную плоскость.
  • Переходите к сливному отверстию стиральной машины. Через него уходила вода. Теперь там будет воронка. Чтобы после перемолки сырьё быстрее высыпалось, рекомендуется удлинить воронку до 15 см с помощью круглого напильника и молотка. В уже расширенное отверстие вставьте отрезок трубы, и задайте нужное направление. Учитывайте то, где и как будет использоваться дробилка.
  • Под наклоном 15 градусов сделайте сетку из металла. Смотрите, чтобы края не формировали зазоры, иначе через них будет падать необработанное зерно. При правильном размещении сетка позволит быстро удалять мусор, оставляя только качественные кормовые заготовки. Под сеткой разместите ёмкость, куда будет падать перемолотое зерно.
  • Сделайте замер уровня подъёма ножек резака, выше которого они подняться не смогут. Сделайте пробный запуск двигателя при низких оборотах. Сделайте пометку на высоте стенок, откуда воронка забирает сырьё. Сдвиньтесь от этой метки на 1 сантиметр и начертите линию.
  • Сделайте разметку, а затем нарежьте сетку. По габаритам она должна совпадать с размерами воронки.
  • Установите элемент таким образом, чтобы края проходили по намеченной линии. По периметру нанесите слой герметика. Это исключит проникновение целого зерна через зазоры.

Вот и получается интересный измельчитель для зерна, который собирается своими руками из старых стиральных машинок.

Обязательно проверьте работоспособность устройства. Загрузите первую партию зерна. Посмотрите, насколько качественно и быстро происходит измельчение. При необходимости внесите коррективы в конструкцию.

Если сделать такую зернодробилку правильно, то в домашних условиях она сможет покрыть все потребности для ведения хозяйства, заготовки кормов и не только.

Болгарка

Даже самодельные зернодробилки собирают в домашних условиях и из обычных углошлифовальных машинок или просто болгарок.

Отличительная особенность инструмента в том, что здесь ось располагается перпендикулярно относительно отрезного диска.

зернодробилка из шлифовальной машинки

Не так редко встречаются самодельные бытовые зернодробилки, изготовленные в домашних условиях из одной из таких болгарок.

Для сборки потребуется сделать следующее:

  • Измерить и выпилить из фанеры прямоугольник толщиной не менее 1 сантиметра.
  • Вырезать в прямоугольнике отверстие круглой формы, исходя из основания конструкции, где вращается пильный диск.
  • С помощью металлической скобы из комплекта, а также болтов зафиксируйте фанеры. Ось при этом должна смотреть вниз.
  • Используя стальную полосу, следует изготовить резак подходящей длины, ширины и толщины. Ножи обтачиваются на станке, а затем доводятся. Убедитесь, что резаки отцентрованы.
  • Теперь следует около вмонтированной в фанеру и ёмкость для дробления болгарки выполнить отверстие, и установить воронку. Через неё цельное зерно будет засыпаться в дробилку. Воронку с отверстием следует расположить не под приводом болгарки, а над ним.
  • Ниже нужно закрепить сито. Подойдёт любая старая и ненужная кастрюля. С помощью мелкого сверла выполните необходимое количество отверстий.

Теперь следует собрать конструкцию. Она устанавливается на ящик или поддон. Под нижнюю воронку, откуда будет ссыпаться измельчённое сырьё, подставьте ведро или большой таз.

Мясорубка

Ещё один вариант, позволяющий изготовить домашнюю зернодробилку без лишних затрат своими руками.

Сначала убедитесь в том, что старая мясорубка ещё способна молоть зерно. Для этого попробуйте вручную прокрутить на ней небольшую порцию сырья.

Зернодробилка

Преимущество метода в том, что ножи делать заново не требуется. Здесь уже есть обычно хорошие и прочные резаки, причём некоторые мясорубки комплектовались целым набором сменных ножей. Чтобы добиться мелкой фракции, достаточно задействовать стандартное маленькое сито из набора.

Чтобы не добавлять зерно маленькими порциями через загрузочное отверстие, рекомендуется установить большую воронку. Для этого достаточно обрезать дно у бутыля на 20 литров, и вставить в бункер мясорубки.

В крышке выполните отверстие. Диаметр должен быть таким, чтобы зерно не проходило через горлышко бутылки быстрее, нежели устройство успевало перерабатывать зёрна.

Дробилки, собранные из мясорубок, не особо подходят для дробления слишком твёрдого зерна. Механизм может не выдержать.

Получается ручной инструмент. Но к ручке можно подключить двигатель и обеспечить вращение с помощью электромотора.

Пылесос

Есть и другие варианты изготовления домашних самодельных зернодробилок. К примеру, это устройство на основе старого советского пылесоса.

Зернодробилка

Здесь оптимально задействовать таких помощников для уборки как Сатурн, Ракета или Уралец. Если где-то на даче или в гараже завалялся подобный экземпляр, из него может получиться неплохая зернодробилка.

В этом случае потребуется сделать следующее:

  • извлечь двигатель из корпуса пылесоса;Двигатель пылесоса
  • отсоединить всасывающий тракт, отключив его от оси двигателя;
  • вырезать скруглённую основу, используя листовую сталь толщиной не меньше 2 миллиметров;
  • ориентируясь на центр, прорезать в стальном листе отверстие для установки вала двигателя;
  • рядом с первым отверстием вырезать ещё одно, которое будет использоваться для входа в бункер;
  • установите двигатель на металлической основе, зафиксировав болтами и зажимами;
  • закрепите на валу двигателя ноже трапециедального типа, выточив его из качественной стали;
  • под резаком разместите сито, которое можно сделать из обычной старой кастрюли;

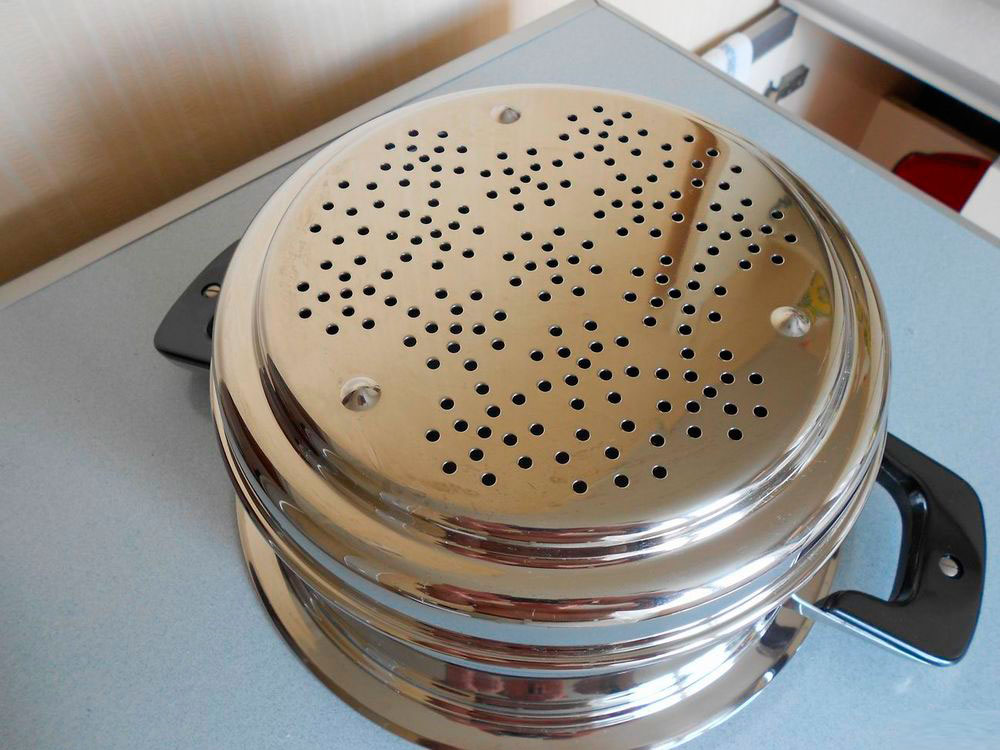

  • диаметр отверстий в кастрюле-сите подбирайте индивидуально, исходя из нужного размера фракций обработанного зерна;диаметр отверстий
  • используя скобы и шурупы, закрепите конструкцию на ёмкости, куда всё обработанное зерно будет собираться.

Тут крайне важно устранить все возможные зазоры, чтобы цельное зерно ничего не забивало, и устройство нормально функционировало.

В роли привода вместо самого пылесоса можно задействовать дрель, перфоратор, либо шуруповёрт, обладающий достаточной скоростью и мощностью.

Только учтите, что мощности шуруповёртов обычно недостаточно, чтобы качественно и в большом количестве обработать пшеницу или другое зерно твёрдых сортов.

Полезные рекомендации

Каждый хочет, чтобы его зернодробилка, собранная своими руками, служила максимально долго, надёжно, а также обеспечивала высокую производительность.

Для этого стоит придерживаться нескольких простых советов:

  • Дополнительно изолируйте двигатель. Для этого можно изготовить кожух, используя большую жестяную банку, либо нечто подобное. В процессе работы двигателю приходится работать в условиях повышенной пыльности. Мотор постепенно забивается, закупориваются отверстия и каналы. Это негативно влияет на эффективность. Без защиты двигатель начнёт работать медленнее, производительность упадёт. В итоге всё закончится полным выходом из строя. Кожух заметно продлевает жизнь мотору.
  • Не включайте максимальные обороты. Не пытайтесь за счёт максимальных оборотов в кротчайшее время переработать огромное количество зерна. От повышенной нагрузки быстро расходуются ресурсы двигателя. Также активно стачиваются ножи. Иначе придётся всё это менять уже через пару недель с начала эксплуатации. Малые и средние обороты лучше. Так зернодробилки служат по несколько лет.
  • Используйте зерносборочные ёмкости большого объёма. Так меньше поднимается пыль. Также не приходится регулярно опустошать тару. Можно перемолоть всё сырьё, а уже затем уже распределить для корма животных и пр.
  • Проводите профилактику дробилки. Она выполняется примерно 1 раз в 4-6 месяцев. Можно делать это и с интервалом в 3 месяца. Смысл профилактики заключается в очистке и смазке всех узлов. Обязательно уделяйте внимание подшипникам. Без них ни один электромотор долго не продержится.

Соблюдая эти правила, самодельная дробилка для зерна сможет прослужить не один сезон. Это уменьшит затраты на заготовку кормов.

Собирать зернодробилку самостоятельно, либо покупать заводское оборудование, каждый решает для себя сам.

Вам приходилось собирать зернодробилку? Из каких материалов и техники её делали? Каким получился результат? Насколько самодельные устройства уступают заводским?
